ZUSATZOPTIONEN VERKABELUNG

CODE: S

Reparaturschalter im Schaltschrank/Klemmenkasten

  •  Schwarzer EIN/AUS Drehschalter pro Ventilator
  • Abschließbar in der AUS-Position, Schutzklasse IP55
  • Montiert und verkabelt
CODE: O

Reparaturschalter beim Ventilator

  • Schwarzer EIN/AUS Drehschalter pro Ventilator
  • Abschließbar in der Position „AUS“
  • Reparaturschalter in Schutzklasse IP65
  • Montiert und verkabelt

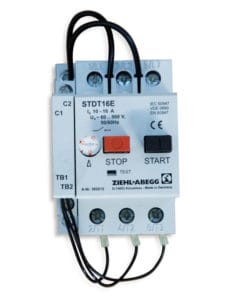

CODE: M

Motorschutzschalter mit Thermokontakt

Beschreibung:

Die Motorschutzgeräte Typ S-DT16 (E) dienen zur Steuerung und zum Schutz von Drehstrommotoren mit integrierten Thermokontakten und gewährleisten einen magnetothermischen Schutz gegen Überlast und Kurzschluss.
Automatische Abschaltung durch Öffnen des Thermokontaktes bei überhitztem Motor.

Technische Daten:

  • Netzspannung 60..500 V (+ 6%), 50/60Hz. 60V mit Spannungsregler
  • Maximale Netzsicherung: 80 A (Ue 415 V + 5%) / 63 A (Ue 440 V .. 500 V + 6%)
  • Nennstrom 16A
  • Einstellbares Thermorelais 10..16 A.
  • Schaltvermögen (IEC 60947-2, EN 60947-2, VDE 0660-101): 6 kA (Ue <400 V + 5%) / 3,5 kA (Ue = 415 V .. 440 V) / 2,5 kA (Ue 500 V + 6%)
  • Maximal zulässiger Kabelabschnitt für die Stromleitung: 6 mm2; für Hilfskontakte: 2,5 mm2
  • Betriebstemperatur: -25 °C/+55 °C.
  • IP55-Schutz oder in IP20-Version für die Schrankmontage
CODE: Mm

Motorschutzschalter mit Thermokontakt (Einphasen Ventilatoren)

Allgemeine Angaben:

Die Motorschutzgeräte Typ S-DT10 (E) dienen zur Steuerung und zum Schutz von Einphasenmotoren mit integrierten Thermokontakten. Der Thermokontakt schaltet den Motor automatisch bei Überhitzung ab.

WARNUNG! Thermische Bimetallrelais können nicht an den Nennstrom der Motoren angepasst werden.

Technische Daten:

  • Stromversorgung: 1 + N ~ 230 V (ab 60 V bei Verwendung der Spannungsregelung)
  • max. Sicherung: 10A
  • Mindest. Nennstrom der Motoren: 0,4A
  • max. Nennstrom der Motoren: 10A
  • max. einstellbarer Leitungsquerschnitt: 6 mm2 (Hilfskontakt: 2,5 mm2)
  • Zulässige Umgebungstemperaturen: -25 °C/+55 °C.
  • Schutzklasse IP55 oder Version IP20 für die Schrankmontage.
CODE: DPWS

System Dual Power Switch

  • Automatisches Umschalten zwischen zwei Netzteilen
  • Abschließbare Schalter
  • Schutzklasse IP55
  • Montiert und verkabelt

ACHTUNG: Der Netzanschluss muss mit einem Nullleiter ausgestattet sein.
