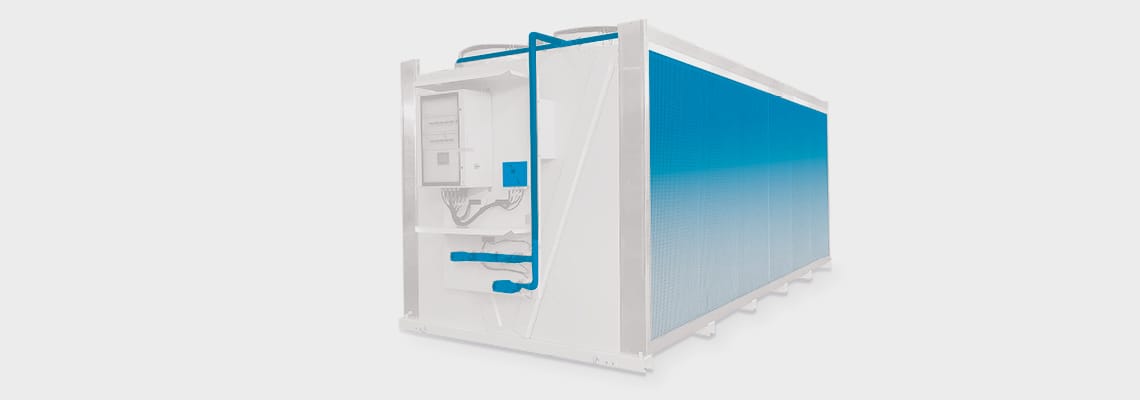

Industrielles Adiabatisches System (PADS)

Ein System zur Vorkühlung der Luft mit Hilfe von Befeuchtungsplatten (PADS). Die von dem Wärmetauscher angesaugte Außenluft wird durch PADS geleitet die mit Labyrinthkanälen versehen sind, durch diese wiederum strömt kanalisiertes Wasser, dabei nimmt die Außenluft Feuchtigkeit auf.

Durch die Aufnahme von Wasser – die adiabatische Sättigung – sinkt die Lufttemperatur und damit die Lufteintrittstemperatur in den Wärmetauscher, die Kühlleistung des Wärmeaustauschers steigt. Die adiabatische Vorkühlung „PADS“ arbeitet ohne Wasserumwälzung im Durchlauf, der Wärmetauscher bleibt trocken. In der Konstruktion entspricht alles den Hygieneanforderungen der VDI 2047, Blatt 2, zertifiziert durch die Universitätsmedizin der JGU Mainz, Abteilung für Hygiene und Umweltmedizin.

Beschreibung

  • Die Steuerung der adiabatischen Vorkühlung erfolgt durch den Drehzahlregler im Trockenkühler.
  • Schaltschrank Gehäuse aus Kunststoff, UV-beständig, Schutzklasse IP55 (EN 60529).
  • Temperatur- und Feuchtefühler.
  • Elektrisch betriebene Motorventile zum Füllen und Entleeren des Systems (wenn das System nicht in Betrieb ist, wird das Wasser komplett abgeleitet).
  • Durchflussmesser und elektrisch betriebene Motorregulierventile zum stetigen Regulieren der Wassermenge für die Adiabatik des Systems.
  • Speiseleitungen zu den PADS aus UV-beständigem Mehrschichtmaterial (PE-Xb / Al / PE-HD).
  • Hochleistungsbefeuchtungsmatten (PADS) aus reiner, recycelbarer Zellulose, die mit Harz, Biozid und antibakteriellen Substanzen durchsetzt ist.



Vorteile

  • Der Rückkühler kann mit einer Lufteintrittstemperatur ausgelegt werden, die niedriger als die Umgebungstemperatur (TCALC << TAMB) ist (siehe Beispiel).
  • Ein kleinerer Rückkühler mit einer kleineren Wärmetauschfläche kann ausgewählt werden.
  • Mit dem Rückkühler kann die Flüssigkeit auf eine Temperatur abgekühlt werden, die unter der Umgebungstemperatur liegt.
  • Das industrielle adiabatische System in Kombination mit EC-Ventilatoren, dem „Digital Intelliboard“ oder einem Drehzahlsteller senken den Energieverbrauch, die Schallwerte und optimiert den Wasserverbrauch.
  • Keine Gefahr einer Legionellenkontamination.“

Rezirkulations Kit

OPTIONALES ZUBEHÖR FÜR GESCHLOSSENEN WASSERKREISLAUF – GERINGER WASSERVERBRAUCH

„Zur Reduzierung des Wasserverbrauches durch das adiabatische System wurde der geschlossene Kreislauf entwickelt. Die zur Befeuchtung benötigte Wassermenge ist höher als die Verdampfungsmenge. Das zur adiabatischen Vorkühlung nicht verwendete Wasser wird in ein Sammelbecken geleitet und mit einer Umwälzpumpe wieder in den Kreislauf zurückgeführt.
Dadurch wird der Wasserverbrauch auf das bei der adiabatischen Vorkühlung verdampfte Wasser plus die Tankentleerung zur nächtlichen Trocknungsphase begrenzt.“
